Grua de foc 1 tona

La grua de braç Kinocranes 1 tona està dissenyada professionalment per a plantes de fabricació, tallers de manteniment i línies de muntatge amb una demanda d'elevació de 1000 kg. Ofereix una estructura estable i un funcionament precís per a tasques d'elevació repetitives, que serveix com a solució de manipulació de material industrial fiable.

Especificacions tècniques

Capacitat de càrrega i configuració bàsica

• Capacitat nominal: 1000 kg (1 tona)
• Radi de treball: estàndard 3m-8m, personalitzat màxim fins a 10m després del càlcul estructural
• Alçada d'elevació: totalment configurable segons les-condicions del taller del lloc
• Classe de servei: conforme a ISO 4301, A2–A3 servei mitjà per a ús industrial

Norma de construcció

• Material de la pluma principal: acer de grau 50 Q345B / ASTM A572 adoptat, alta resistència a la tracció per a un ús a llarg termini de càrrega pesada.
• Estructura de la columna: construcció de columna d'acer gruixuda, equipada amb una placa base reforçada addicional per garantir una instal·lació sòlida.
• Tipus de rotació: gir complet de 360 ​​graus per a models muntats en pilars; La versió muntada a la paret inclou una rotació de treball de 180 graus.
• Disseny de la pluma: construït amb un perfil H-biga o I-per assegurar una càrrega sòlida i la rigidesa estructural.
• Acabat superficial: recobriment en pols epoxi industrial per a anticorrosió i llarga vida útil

Tipus de muntatge

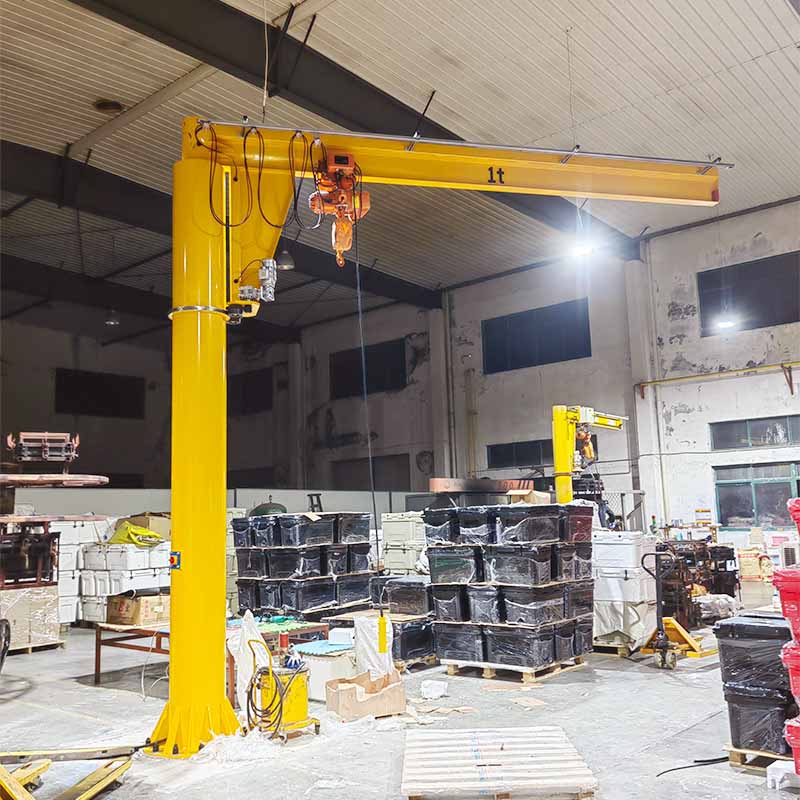

Pilar-Grua de foc d'1 tona muntada

El disseny d'-columna autònoma requereix fonaments de formigó armat. Admet la rotació completa de 360 ​​graus per maximitzar la cobertura de l'estació de treball i la flexibilitat de disseny. Fixat amb cargols d'ancoratge químic per a una instal·lació estable sobre lloses de formigó.

Grua de foc d'1 tona-muntada a la paret

Disseny d'estalvi-espai directament muntat a columnes o parets estructurals d'edificis. La rotació està limitada a 180 graus, perfectament adequada per a fàbriques amb espai limitat i suport estructural disponible.

Compatibilitat amb polipasts

La nostra grua de 1 tona admet múltiples seleccions de polipast per adaptar-se a diferents condicions de treball-del lloc:

• Polipast elèctric de cadena: capacitat de càrrega d'1 tona, disponible amb regulació de velocitat. Velocitat d'elevació 4-8 m/min velocitat única, 2-8 m/min velocitat doble per a un maneig precís.
• Polipast manual de cadena: perfecte per a ubicacions sense -potència, opció econòmica per a aplicacions poc freqüents d'elevació lleugera.
• Polipast de corda de filferro: apte per a una alçada d'elevació superior a 5 m, alta velocitat de treball fins a 12 m/min.

Polipast elèctric de cadena

Polipast manual de cadena

Polipast de cable

Aplicacions de la indústria

Fabricació i mecanitzat:Ideal per a tallers CNC, línies de muntatge i naus de fabricació. Àmpliament utilitzat en el moviment de matèries primeres, el muntatge de components i el trànsit del producte acabat.

Indústria de l'automoció:Adequat per al muntatge del motor, la transmissió i la manipulació de peces del xassís. 1 La capacitat de tones satisfà perfectament la majoria de les exigències d'elevació de subcons-automoció.

Fabricació de metalls:Ideal per a la disposició de plaques d'acer, transferència de muntatge soldat i instal·lació de plantilla dins de zones de soldadura i fabricació.

Magatzem i logística:Aplicable a la classificació de comandes, manipulació de palets i treballs rutinaris d'inventari en magatzems de logística i distribució.

Taller de manteniment:Perfecte per a la revisió d'equips, substitució de peces de recanvi i disposició d'eines durant el manteniment diari de fàbrica.

Requisits d'instal·lació

Estàndard de la fundació (muntada en pilar-)

• Resistència a la compressió del formigó: mínim 25 MPa (3.625 psi)
• Gruix de la llosa del sòl: mínim 200 mm (8 polzades) per a la instal·lació estàndard
• Reforç de la fundació: el reforç de malla d'acer és obligatori
• Pern d'ancoratge: pern d'ancoratge químic M16 / M20, profunditat d'incrustació de 150 a 200 mm

Requisit estructural (-muntat a la paret)

• La capacitat de càrrega de la columna de l'edifici s'ha de verificar mitjançant anàlisi estructural
• Suport de muntatge: Disseny d'acer pesat amb factor de seguretat superior o igual a 1,5
• Elements de fixació: cargols d'alta resistència de grau 8,8 amb instal·lació de parell estàndard

Avantatges operatius

• Disseny d'espai lliure baix: El perfil de la pluma optimitzat aprofita al màxim l'alçada vertical limitada dins dels tallers.
• Rotació suau: L'estructura de coixinet de precisió redueix la resistència a la rotació, permetent un fàcil maneig de càrregues de 1000 kg.
• Opció d'entorn exterior i corrosiu:Oferim peces galvanitzades en calent-i un acabat de pintura epoxi personalitzada, ben adaptat per a l'exposició a l'exterior i llocs de treball corrosius.
• Compliment de seguretat global:Totes les unitats compleixen les normatives FEM, DIN i ISO, amb la certificació CE per donar suport a les vendes i el desplegament als mercats europeus i internacionals.

Taula de paràmetres tècnics

Preguntes freqüents

P: Quina diferència hi ha entre la grua de 1 tona i la de 2 tones?

R: El buit clau és la capacitat d'elevació. Els models d'una-tona admeten fins a 1.000 kg i les de dues-tones suporten 2.000 kg. La versió 1T necessita una base de sòl més senzilla i menys reforç estructural, més pressupost-per al treball diari de menys de 1.000 kg.

P: Es pot instal·lar una grua de 1 tona al sòl de formigó existent?

R: Només és possible si el sòl de formigó compleix els requisits estructurals. Necessiteu-comprovació del gruix de la llosa, la resistència del formigó i la disposició de les barres d'armadura. Normalment gruix del sòl superior o igual a 200 mm i resistència superior o igual a 25 MPa. Es requereix un reforç o una base separada si el terra falla la norma.

P: Quin és l'abast màxim d'una grua de 1 tona?

R: La longitud estàndard de la pluma és de 3 m a 8 m. La longitud personalitzada de fins a 10 m està disponible després del càlcul estructural. La pluma més llarga ha de passar la prova d'estabilitat amb una càrrega completa de 1000 kg.

P: Quina font d'alimentació es necessita per al polipast elèctric?

R: La font d'alimentació típica és trifàsica de 380 V/415 V 50 Hz. Oferim versions de 460 V 60 Hz per als mercats nord-americans. Es pot triar 220 V/240 V monofàsic per a aplicacions de càrrega lleugera. Es requereix protecció contra sobrecàrregues, interruptors d'aïllament i una connexió a terra fiable per al cablejat in situ. La potència de sortida del polipast varia entre 2,5 kW i 4 kW segons els models.

P: Quin manteniment necessita una grua de 1 tona?

R: Mantingueu els coixinets i els components mòbils ben lubricats de manera rutinària. Inspeccioneu el desgast de les cadenes d'elevació o cordes de filferro, comproveu la subjecció dels cargols i proveu l'equip de seguretat periòdicament. Manteniu el motor elèctric i el fre segons les directrius del producte. Es recomana una inspecció professional trimestral per a un funcionament segur.

P: Hi ha instal·lació a l'aire lliure disponible?

A: Sí. La versió exterior adopta peces galvanitzades o d'acer inoxidable, tancament elèctric resistent a la intempèrie i recobriment anticorrosió-. La càrrega del vent es calcularà en el disseny estructural. Poseu-vos en contacte amb el nostre equip d'enginyers per obtenir una solució exterior personalitzada.

P: Munt-en pilar o en paret-, quin triar?

R: El tipus muntat en pilar-ofereix una rotació lliure de 360 ​​graus i un disseny independent sense dependre de l'estructura de l'edifici. El tipus de paret-estalvia espai al sòl només amb una rotació de 180 graus. La selecció depèn de la disposició del taller, l'estat estructural i el requisit de cobertura de treball.

Per què triar Kinocranes

La grua de flac Kinocranes d'1 tona es fabrica sota estrictes estàndards de qualitat internacionals. Tots els equips es sotmeten a proves de càrrega completa i inspecció de rendiment abans del lliurament. Estem certificats amb ISO 9001 per a un control de qualitat estable.

• Capacitat d'exportació global amb documents d'exportació complets, acords d'enviament i servei postvenda a l'estranger.
• Totalment compatible amb la certificació ISO, FEM, DIN i CE per a l'accés al mercat global.
• Servei d'enginyeria personalitzat per a mida no-estàndard, entorn especial i integració de manipulació de materials automatitzada.

Poseu-vos en contacte amb el nostre equip d'enginyeria de vendes per obtenir una consulta tècnica, un pressupost i una solució personalitzada.
